商品の詳細:
|

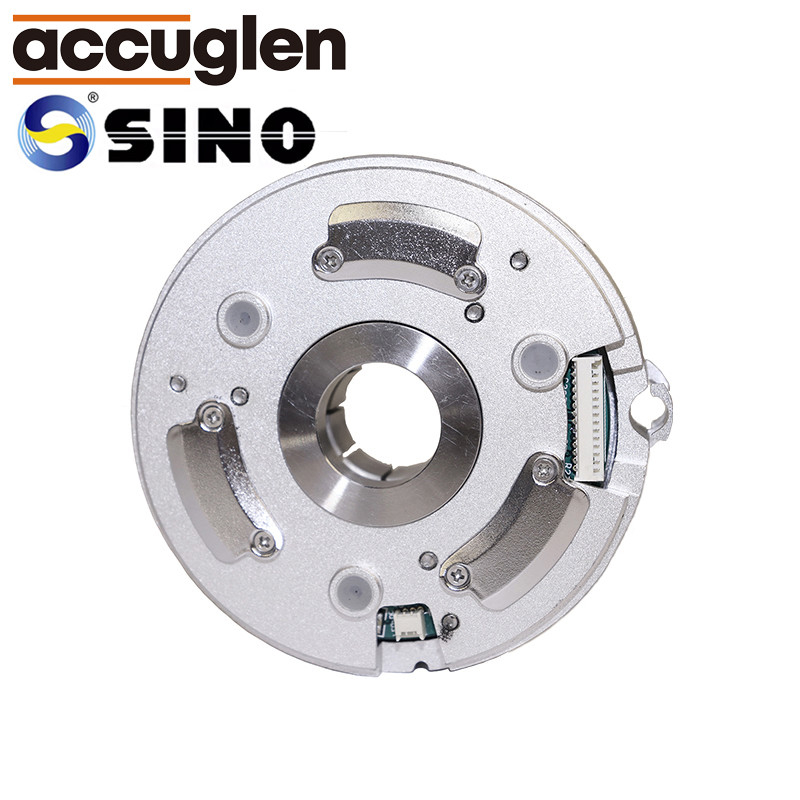

項目名前: | AD-20KBの増加角度エンコーダー | 測定方法: | 増加 |
---|---|---|---|
適用: | 回転ヘッド、回転式テーブル、共同のロボット | 空シャフトの直径: | 20mm |
保護クラス: | IP54 | 理論: | 光学 |
ライン: | 9000,18000 | 組み合わせ精度: | ±5 |
ハイライト: | 空20mmの光学角度エンコーダー,増加測定の光学角度エンコーダー |
モデル広告シリーズ上限の角度エンコーダーはグローバル市場の非常に高い組み合わせ精度によって特に特徴付けられる。この密封された角度エンコーダーは測定の光学式走査そして2つのタイプの働く原則を採用する
方法:増加および絶対。増加測定方法で等距離の耳障りな指定は次のとおりである:
1回転あたり18000,9000の出力脈拍。
必要な軸受けのない角度エンコーダーは小型および安価によって特徴付けられる。小型の角度エンコーダーは普通設置スペースが限られているところで使用される。
空シャフトの直径80mm (さまざまな指定に:20mm、35mm、55mm、80mm)
適用の典型的な分野:工作機械、高精度の共同のロボティック腕および他の多くの地域の回転ヘッドそして回転式テーブル。
露出された増加角度エンコーダー | ||||
モデル | AD-20KB | AD-35KB | AD-55KB | AD-80KB |
空 シャフトの直径 |
20 | 35 | 55 | 80 |
ライン | 9000,18000 | 18000 | 36000 | |
測定のステップ (EIA-422A) |
0.72" | 0.36" | 0.18"、0.36" | |
Allow回転 速度(rpm) |
≤1300 | ≤600 | ||
基準点 | 単一の参照(1)参照カード(20) | 単一の参照(1)参照カード(36) | ||
組み合わせ精度 | (±5 " ~±8」)。B (±8 " ~±10」)。C (±10 " ~±15」) | |||
出力信号 | ~1 Vpp orEIA-422A |
