商品の詳細:
|
Item name: | SINO KA500 Optical encoder | Application: | Glass Linear Scale with Digital Readout |
---|---|---|---|
Usage: | Scaling position sensor | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
ハイライト: | 120mm光学エンコーダガラスリニアスケール、5um光学エンコーダガラスリニアスケール、デジタル読み出しガラスリニアエンコーダ,5um Optical Encoder Glass Linear Scale,Digital Readout Glass Linear Encoder |

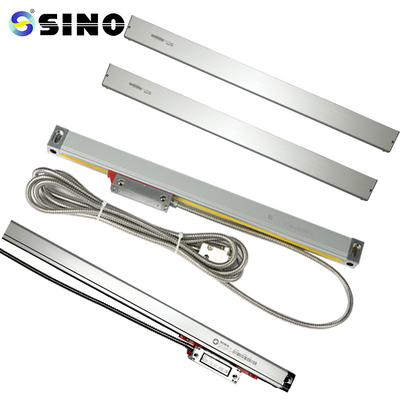

5um/1um/0.5um SINO KA500-120mm 光学エンコーダガラスリニアスケール、デジタル読み出しシステム付き
パッケージ内容:
リニアガラススケール KA500-120mm 1個
利用可能な解像度: 0.5/1/5 m。
ユーザーの要件に応じて、カスタマイズされたエンコーダ長さ (L0) を提供できます。(長さ: 70 ~ 470mm)
モデル | L0 | L1 | L2 | モデル | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0:エンコーダの有効測定長 L1:エンコーダ取付穴寸法
L2: エンコーダ全体の寸法
取扱説明書
概要説明、安全上の考慮事項、および
第1章のすべて 3.
2. 一般的な説明、安全上の考慮事項、および以下のすべてのデータに加えて、
設置、テスト、および修理の専門家は、第 1 章から第 3 章までを厳密に遵守する必要があります。
第 4 章と第 5 章のすべての段落を理解します。
3. これらの操作ガイドラインは、SINO の KA シリーズの集積回路にのみ適用されます。
それがリニアエンコーダです。
詳細については、以下にリストされている安全に関するアドバイスをお読みください。に関する重要な情報が含まれています。
リニアエンコーダを安全に使用してください。
詳細情報:
すべてのリニアスケールは出荷前にテストされます。これは体重計のテストレポートのサンプルです。
