多機能 3 座標 SINO デジタル読み出し SDS6-3V 3 軸 DRO システムカウンター

SINO 多機能 3 座標デジタル読み出し SDS6-3V 3 軸 DRO システムカウンター

SDS6-3V デジタル読み出しは、最新の 16 ビット SCM テクノロジーを使用しており、あらゆる種類の SDS2 シリーズの基本機能および特定の必要な機能を置き換えることができます。

コントロンシステムはよりシンプルかつ合理化され、測定速度が向上しました。

各軸は 40 ポイントの非線形補償を提供できます。


SINO光学センサーの機能向上

1. EDM機能：一般的なDRO SDS2の2種類のEDM加工機能と組み合わせて、柔軟な設定が可能です。
2. 旋盤の軸累積サンプリング機能：Y軸、Z軸の累積値を表示するか、各軸の単独値を表示するかを選択できます（Y軸、Z軸は旧モデルSDS2のZ、Z0に相当します）。この機能中。ユーザーは、Y 軸の単一日付を観察するために、関連するボタンを使用して Y 軸のデータを分離できます。分離モードでは、X、Y、Z 軸の値を設定でき、旋盤に必要な 3 つの機能を完全に備えています。軸。

SINO SDS6-3V デジタル読み出しシステムの仕様

供給電圧範囲: AC 80V ～ 260V。50Hz ～ 60Hz、US プラグが利用可能

エネルギー使用量: 15 VA

動作範囲: 0 ～ 45 ℃

保存範囲：-30～70℃

方形波 TTL/RS422 入力信号の読み出しが可能

許容入力信号の周波数：5MHz未満

表示解像度：5m1、1m、5m、1m

デジタル表示角度最小分解能：0.0001パルス

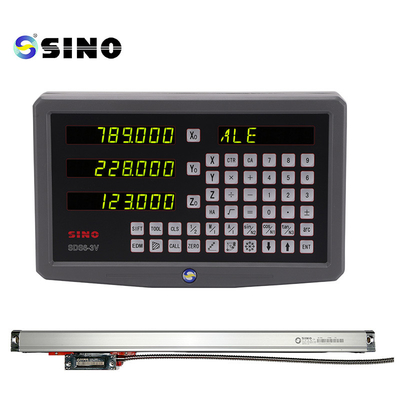

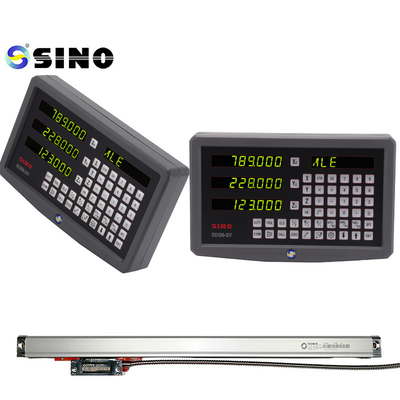

製品画像/写真:

写真のラックは標準品ではなくオプションです。
