商品の詳細:
|
| 商品名: | ガラス線形スケール光学エンコーダー SINO KA600-1200mm | 適用する: | Mカバーデジタル読み取りカウンターを持つ線形エンコーダー |
|---|---|---|---|
| 使用: | 位置センサーのスケーリング | カスタマイズされた長さ: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
| 長さ: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | 材料: | アルミニウム |
| 機能: | EDM/ラート/磨き機/掘削機/磨き機 | 決議: | 0.5/1/5のμm |
| ハイライト: | DRO 線形ガラススケールエンコーダー,TTL 線形ガラススケールエンコーダー,SINO KA600 ガラス線形エンコーダー |
||

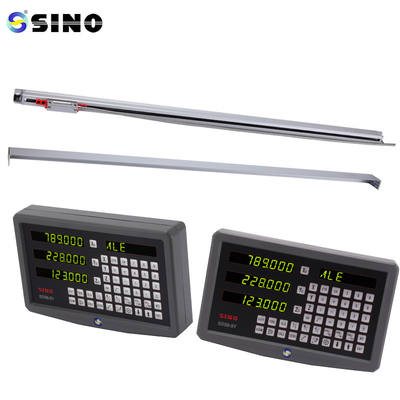

SINO KA600 1200mm 5micron TTL EIA-422-A DRO 線形ガラススケールエンコーダー
パッケージには以下が含まれます.
線形ガラススケール 500×1200mm 一枚で
0.5/1/5umの解像度が利用可能である.
カスタマイズされたエンコーダ長さ (L0) は,顧客のニーズに基づいて提供することができます. ((長さ:1000-3000mm)
通常,スケールグラデーションは等しく隔たれていて,ミリメートルやインチのような一定の測定増幅を意味します.光電感センサーは,読み上げ頭がスケールに沿って移動するときに卒業を検出デジタルディスプレイデバイスやコンピュータ化されたシステムでこれらの信号を解読し,リアルタイム位置フィードバックを提供します.
漸進的な光学コーディング技術を用いてKA600線形スケールの読み取頭位置を決定する.
通常はガラスまたは金属の秤と測定される機械部品または物体の動きとともに秤に沿って動く読み取頭で構成されます.スケール上の卒業やマークは,光電感センサーと読書ヘッドの光源によって検出されます.
| モデル | L0 | L1 | L2 | モデル | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600〜2200 | 2200 | 2350 | 2370 |
| KA600から1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600から2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600から2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600〜1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600~3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0:エンコーダの有効測定長 L1:エンコーダの固定穴の寸法
L2:エンコーダの全体的な寸法
大きな機械用ツール向けに特別に設計されたKA-600エンコーダー
コーダの任意の位置にサポートを追加することができます.
長さは1000~3000mmです.
詳細情報:
すべての線形秤は配達前にテストされます. これは秤のテストレポートのサンプルです.
