商品の詳細:
|
| 商品名: | SINO KA600-1600mm 線形スケール | 適用する: | 3軸線の数値表示装置DRO |
|---|---|---|---|
| 使用: | 位置センサーのスケーリング | カスタマイズされた長さ: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
| 長さ: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | 材料: | アルミニウム |
| 機能: | EDM/ラート/磨き機/掘削機/磨き機 | 決議: | 0.5/1/5のμm |

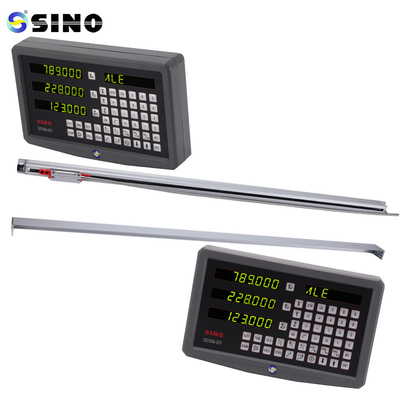

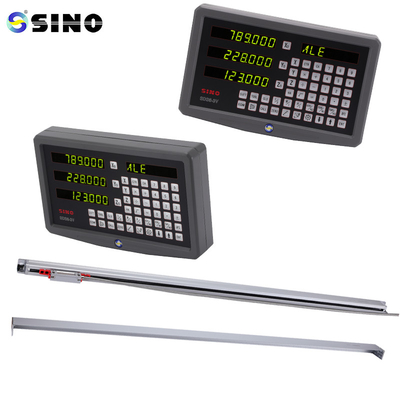

3 軸 デジタル 読み取り フレッシング ターン 機械 と 精密 SINO KA600-1600mm 線形スケール
パッケージには以下が含まれます.
線形ガラススケール KA500-1600mm 一枚
解像度は0.5/1/5umです
顧客の要求に基づいて,カスタマイズされたエンコーダー長さ (L0) が提供できます. (長さ:1000-3000mm)
エンコーダには,ディスクまたはリング全体に分布したいくつかの光学センサーまたは検出器が含まれます.このセンサーは光学マーカーを検出し 円盤の回転を電気パルスに変換します.
コードパターン:エンコーダーディスク上の光学マークは,使用されたエンコーディング技術によって様々な形をとる.グレーと天然のバイナリーコードは,よく使用される2種類のバイナリーコードです隣接するサイト間で1ビットしか変化しないようにするため,グレーコードはこれらの移行領域でのエラーの可能性を減らすために広く使用されています.
絶対光学角度エンコーダの解像度は,ディスク上のマークやコードの数によって決定される.より高い解像度のエンコーダは,より多くのマークとより良い角度解像度を提供します.解像度は,ビットまたは回転数 (CPR) で指定される..
| モデル | L0 | L1 | L2 | モデル | L0 | L1 | L2 |
| KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
| KA600-1100 | 1100 | 1250 | 1270 | KA600〜2200 | 2200 | 2350 | 2370 |
| KA600から1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
| KA600-1300 | 1300 | 1450 | 1470 | KA600から2400 | 2400 | 2550 | 2570 |
| KA600-1400 | 1400 | 1550 | 1570 | KA600から2500 | 2500 | 2650 | 2670 |
| KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
| KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
| KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
| KA600〜1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
| KA600-1900 | 1900 | 2050 | 2070 | KA600~3000 | 3000 | 3150 | 3170 |
| KA600-2000 | 2000 | 2150 | 2170 | |
L0:エンコーダの有効測定長 L1:エンコーダの固定穴の寸法
L2:エンコーダの全体的な寸法
大きな機械用ツール向けに特別に設計されたKA-600エンコーダー
コーダの任意の位置にサポートを追加することができます.
長さは1000~3000mmです.
詳細情報:
すべての線形秤は配達前にテストされます. これは秤のテストレポートのサンプルです.
