商品の詳細:
|
商品名: | SINO KA600-2100mm 1μm オプティカル・リーニア・スケール・エンコーダー | 適用する: | DRO 2/3 軸 デジタル読み込みエンコーダーカウンター |
---|---|---|---|
使用: | 位置センサーのスケーリング | カスタマイズされた長さ: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
長さ: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | 材料: | アルミニウム |
機能: | EDM/ラート/磨き機/掘削機/磨き機 | 決議: | 0.5/1/5のμm |
ハイライト: | SINO KA600-2100mm デジタル読み取りエンコーダー,1μm デジタル読み取りエンコーダー,デジタル読み取りエンコーダー 3軸 |

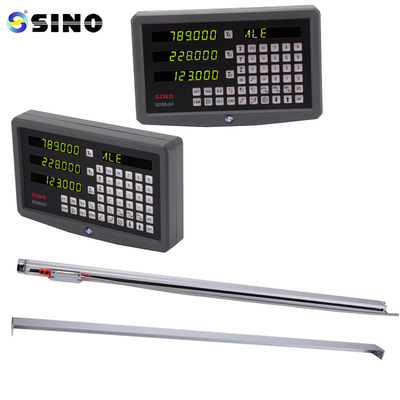

高精度回転機 SINO KA600-2100mm 1μm 線形スケール DRO 2/3 軸デジタル読み取りエンコーダー
パッケージには以下が含まれます.
一片線形ガラススケール KA600-2100mm
解像度は 0.5/1/5um で提供されています.
顧客のニーズを考慮し,カスタマイズされたエンコーダー長 (L0) を提供することができる. (寸法: 1000-3000 mm)
エンコーダには,ディスクまたはリングの周りに位置するいくつかの光学センサーまたは検出器があります.これらのセンサーは,ディスクが回転するときに光学マーカーを検出し,それらを電気インパルスに変換します.
コードパターン:エンコーダーディスク上の光学マークは,使用されたエンコーディング技術によって様々な形をとる可能性があります.よく使われるバイナリーコードは自然バイナリーコードとグレーコードですグレーコードは,隣接する領域間で1ビットしか変化しないようにすることで,これらの移行サイトでのエラーの可能性を減らすため,広く使用されています.
ディスク上のマークまたはコードの量は絶対光学角度エンコーダの解像度を決定する.より高い解像度を持つエンコーダは,より多くのマークとより大きな角度解像度を提供します..ほとんどの場合,解像度はビットまたは回転数 (CPR) で表現されます.
モデル | L0 | L1 | L2 | モデル | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600〜2200 | 2200 | 2350 | 2370 |
KA600から1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600から2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600から2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600〜1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600~3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0:エンコーダの有効測定長 L1:エンコーダの固定穴の寸法
L2:エンコーダの全体的な寸法
大きな機械用ツール向けに特別に設計されたKA-600エンコーダー
コーダの任意の位置にサポートを追加することができます.
長さは1000~3000mmです.
詳細情報:
すべての線形秤は配達前にテストされます. これは秤のテストレポートのサンプルです.
