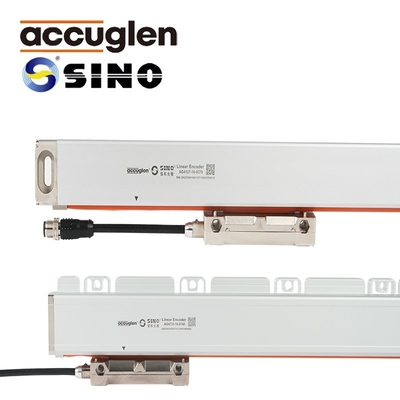

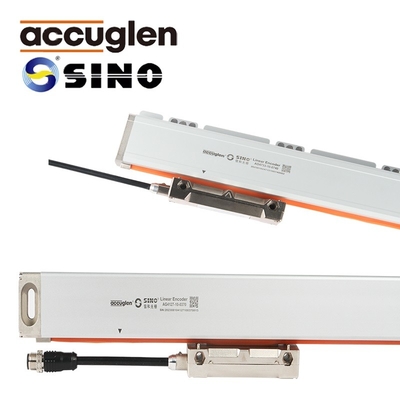

ターツ用のTSL/RS422シグナルKAシリーズには,0.1um/5um/1umの線形ガラススケールエンコーダの解像度があります.

ターツ用のTSL/RS422シグナルKAシリーズには,0.1um/5um/1umの線形ガラススケールエンコーダの解像度があります.

格子レギュラー コンプリートセットには:

線形スケール,スクリュー,粉末カバー,操作説明書,設置用品

モデル

1.KA-200:精度:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),測定長さ:30mm-360mm,解像度:1μm/5μm

2.KA-300:精度:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),測定長さ:70mm-1020mm,解像度:0.1μm/0.5μm/1μm/5μm

3.KA-500:精度:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),測定長:70mm-470mm,解像度:0.5μm/1μm/5μm

4.KA-600:精度:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),測定長さ:1000mm-3000mm,解像度:0.1μm/0.5μm/1μm/5μm

5.KA-700:精度:±3μm/±5μm/±10μm ((L<1m; 20±1 °C),測定長さ:170mm-1240mm,解像度:0.1μm/0.5μm/1μm/5μm

私たちの格子ライナーには,次の特徴があります

1.1分間に60mを超える高速移動

2ローヤリングの滑り部品は最小限の摩擦運動を行い,グリートガラスに沿って効果的に繰り返し配置することができます.

3信号ケーブルは,多層隔離鋼鉄線網と金属のソフトシェル保護を採用し,防水性および反干渉性能が良好です.

4アルミ合金材料にアノジス技術を使用しているため,堅固なクロム塗装合金スケールとボディの突出部位は耐磨性があります.

5位置を特定するために格子を使用することで,線形ライナーを様々なデジタルリーディングマシンで内部処理を支援するために使用できます.

6パーソナライズされたコンポーネントは,線形エンコーダの設置,保守,修理を非常に簡単にしており,水と塵に耐えており,寿命が長い

7線形エンコーダは,高精度を保証するために測定基準としてガラスの精密度測定グリッドを使用

D,X,H型レギュラーカバー付きのKA-200全覆いグリッドレギュラーを使用する装置

L0:エンコーダの有効測定長 L1:エンコーダの固定穴の寸法

L2:エンコーダの全体的な寸法

詳細情報:

すべての線形秤は配達前にテストされます. これは秤のテストレポートのサンプルです.
