SINO SDS2-3MS 3軸数値ディスプレイを備えた回転機とフレーシングマシンのためのデジタル読み取りシステム

SINO SDS2-3MS 3軸数値ディスプレイを備えた回転機とフレーシングマシンのためのデジタル読み取りシステム

SINO SDS2-3MS デジタル読み取り (DRO) システム

SINO SDS2-3MS DROシステムは,ターンとフレッシングマシンに特化したもので,SDS3MS数値表示により正確な測定フィードバックを提供します.このシステムは,操作者が精度とリアルタイムデータで機械加工プロセスを監視し制御することを可能にします.

特徴:

SDS3MSディスプレイ: SDS2-3MS DRO システムには,機械の測定をモニタリングするための明確でユーザーフレンドリーなインターフェースを備えたSDS3MSディスプレイが含まれています.機能ボタンとキーボードで装備されています.機械作業中に便利な操作を保証します.
多軸対応:多軸に対応するように設計されたSDS2-3MS DROシステムは,異なる機械動作の正確な測定フィードバックと制御を提供します.この能力は,機械操作者が同時にさまざまな軸で正確な位置付けと制御を達成することを可能にします.
ターンとフレーシングマシンとの互換性: ターンとフレーシングマシンの両方に適しており,このDROシステムは,さまざまな種類の機器で作業する機械家に汎用性を提供します.機械制御システムにシームレスに統合されます効率的な操作を様々な加工用途で促進する.
高精度: 測定値の高精度を保証するデジタル表示システムは,機械の動きを正確に制御することができます.この能力は,様々な製造作業で,厳しい許容量と最適な加工結果を達成するために不可欠です.
増量および絶対モード:SDS2-3MSは増量および絶対測定モードの両方をサポートし,異なる加工要件に柔軟性を提供します.操作者は必要に応じてモードを簡単に切り替える異なる加工シナリオに適応できるようにする.

機能性:

SDS2-3MS SINO Lathe Milling Machine DRO デジタルリーディングシステムにより, lathes やフリーズ作業中に機械の動きを正確に監視し制御できます.リアルタイムで測定フィードバックを提供することで操作者は,作業部件で望ましい精度と品質を達成するために,加工パラメータを迅速に調整し,修正することができます.このシステムは,運用効率を向上させ,様々な加工作業の間で一貫したパフォーマンスを保証.

用途:

DROシステムは,ターニング,フレスリング,掘削,掘削などの正確な測定と制御を必要とする加工作業に広く使用されています.金属加工を含む自動車,航空宇宙,その他です

適用可能なシナリオ:

ターン操作: ターン操作には,向き,ターニング,トープリング,スレッドリング,グロウリングが含まれます. DROシステムは,操作者が高精度でツール動きを監視し制御できるようにします.この能力は,加工寸法が正確に達成されることを保証,様々な産業で使用される円筒形または円形部品の製造に不可欠です.
フリース作業: 形状付け,スロットリング,掘削,プロファイリングなどのフリース作業では,DROシステムは切断器の動きを監視する上で重要な役割を果たします.作業員 は 精密 な 座標 を 設定 し, 磨き プロセス の 間 に ツール の 位置 を 正確 に 追跡 できるこの精度は,金属,プラスチック,および製造に使用される他の材料で複雑な形状とプロファイルを作成するために不可欠です.

DRO SDS3MSは3つの座標数値ディスプレイを備えた汎用的なデジタル読み取りシステムで,そのパラメータを調整することによって,異なる機械にシームレスに適応するように設計されています.この多目的計は,操作者が機能を簡単に切り替えることを可能にします複雑な再構成を必要とせず,様々な加工用途に適しています.

SINO SDS3MS デジタル読み取りパラメータ

1.電圧範囲:DROシステムは,AC 85Vから250Vの電圧範囲内で動作し,50Hzから60Hzの周波数をサポートします.この幅広い範囲は,世界中のさまざまな電力システムとの互換性を保証します..

2電力消費: システムは15ワットまたは25ボルトアンペア (VA) の電力を消費します. これは,動作中に電源に負荷をかける電力を示します.

3座標番号:DROは1軸,2軸,3軸 (座標) の座標表示をサポートする.この柔軟性は,異なる軸配置を必要とするさまざまな種類の機械ツールで使用することができます..

4.ディスプレイ: 数値データを表示するための7セグメントディスプレイを備えています. 2つまたは3つの軸を持つシステムでは,8文字のアルファヌマリックディスプレイを使用して情報を出力できます.軸位置または他の関連データを示す可能性が高い.

5.重量:DROシステムは,設置と輸送の考慮のために,約2キログラム (kg) の重さがあります.

6.入力信号: TTL (トランジスタ・トランジスタロジック) とEIA-422オープンコレクター出力信号を受け入れます.これらはデジタル電子機器と通信で使用される標準インターフェースです.DROをプログラム可能な制御器やその他の機器と互換性.

7. 入力信号周波数:DROシステムは,100kHz以上の入力信号周波数を処理することができる.この高周波能力は,高速で動作する機械から迅速な位置変化や他の信号を処理することを保証します.

8解像度: 10マイクロメートル (μm) から0.5マイクロメートル (μm) まで,センサーやエンコーダを接続するための選択可能な解像度オプションを提供しています.精細な解像度能力は,精密な測定と機械操作の制御を可能にする製造プロセスで厳格な許容度を達成するために不可欠です

基本機能

mm と インチ の 変換
絶対的および相対的座標変換
中点分割関数
半径計算のための基本R関数
正確な曲線のためのスムーズな"R"機能
円周の分割
200個の作業部品をゼロポイントに保管する
斜線に沿った穴間隔
ツール直径補償を含む数学的計算
ベーブル作業
ゼロ位置への自動リセット

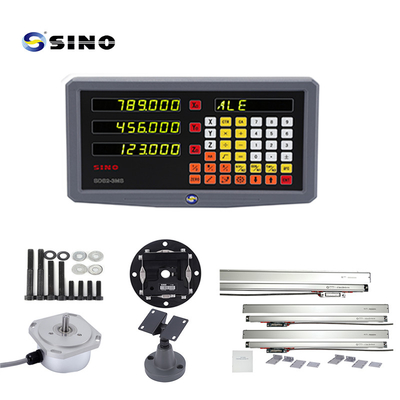

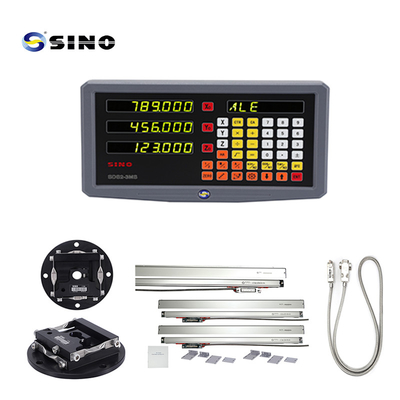

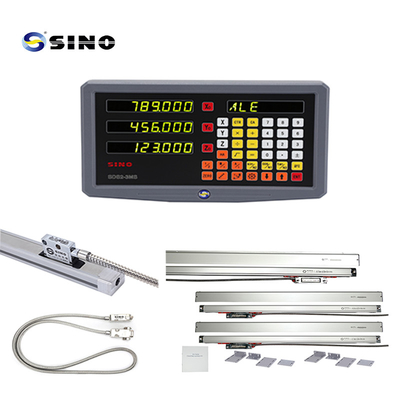

製品画像/写真:

写真のラックはオプションで 標準品ではありません
