商品の詳細:
|
| 測定基準: | ガラス格子スケール上の絶対トラックと増分トラック。格子ピッチ 32μm | 精度等級（20±0.5℃）: | ±3μm |
|---|---|---|---|
| 測定長さ (ML)、mm: | 140-3040mm | 安全な位置: | ML±4mm |
| インターフェースプロトコルBI: | BISS-C、SSI、安川電機、ファナック、三菱 | 解決: | 0.01μm、0.05μm、0.1μm、0.5μm、1μm、2μm |
| クロック周波数: | <=5MHz (<=8μs) | 電気関係: | M12、D-SUB9、PCR-E20FS、DB-15、DB-25 |
| ケーブル長: | シリコンシールドケーブル（標準3メートル） | 動作電圧: | DC4-36V |
| 消費電力(最大): | 1.5W | 動きの速度: | 最大120 m/min |
| 耐振動性と耐衝撃性: | 最大 50 m/s² の耐振動性。最大 150 m/s² の耐衝撃性 | 動作温度: | 0-50℃ |
| シーリング評価: | サンプルの取り付け手順に従って取り付けた場合は、IP53 要件を満たします。 DA400 の密閉空気に接続した場合、IP64 要件を満たします。 | ||
| ハイライト: | アブソリュートリニアグレーティングCNCセンサー,高精度グレーティングルーラー,自動CNC工作機械センサー |
||

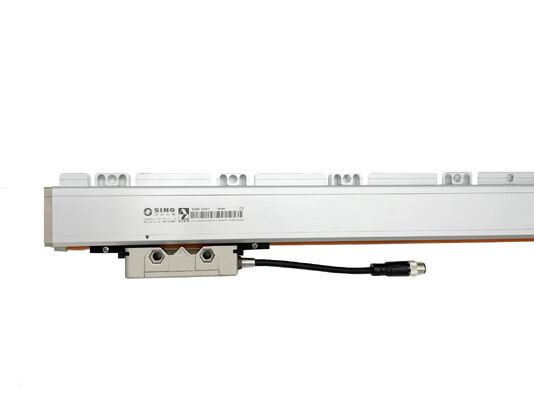

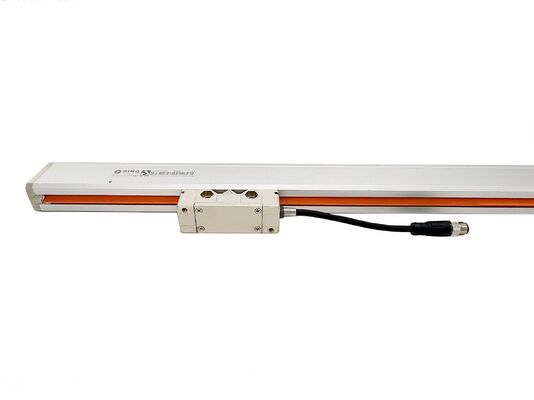

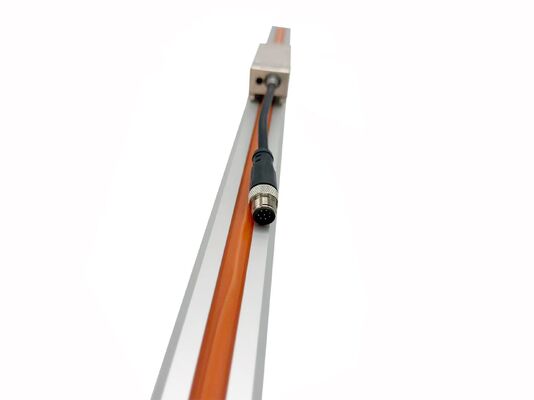

NC600 絶対線形格子 高精度自動化CNC機械ツール 絶対格子レギュラーセンサー
NC600絶対線形エンコーダは絶対位置エンコーダシステムを使用し,参照として動いている軸を必要とせず,電源開いた時に即座に位置値を提供する.
主に線形モーター,CNC機械工具,自動生産ライン,科学機器,高精度制御システムで使用されています.

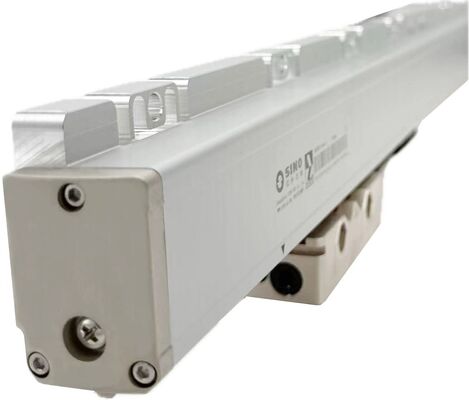

アルミ殻と二重層のシールストリップで 密閉構造を備えており 効果的にエンコーダーガラスと読書頭を 塵や破片から保護しています切断液.
主要な特徴:
NC600絶対線形エンコーダは,以下の用途に適しています.
● 自動 機器 ● 複雑な ロボット システム
● プロセス 制御 システム ● 科学 機器
● 機械・ツール・システム
●高精度測定装置が厳しい条件下での動作
パッケージには以下が含まれます.
一片線形ガラススケール KA600-2100mm
解像度は 0.5/1/5um で提供されています.
顧客のニーズを考慮し,カスタマイズされたエンコーダー長 (L0) を提供することができる. (寸法: 1000-3000 mm)
エンコーダには,ディスクまたはリングの周りに位置するいくつかの光学センサーまたは検出器があります.これらのセンサーは,ディスクが回転するときに光学マーカーを検出し,それらを電気インパルスに変換します.
コードパターン:エンコーダーディスク上の光学マークは,使用されたエンコーディング技術によって様々な形をとる可能性があります.よく使われるバイナリーコードは自然バイナリーコードとグレーコードですグレーコードは,隣接する領域間で1ビットしか変化しないようにすることで,これらの移行サイトでのエラーの可能性を減らすため,広く使用されています.
ディスク上のマークまたはコードの量は絶対光学角度エンコーダの解像度を決定する.より高い解像度を持つエンコーダでは,より多くのマークとより大きな角度解像度が提供される..ほとんどの場合,解像度はビットまたは回転数 (CPR) で表現されます.
NC600エンコーダは,大きな機械ツールのために特別に設計されています.
コーダの任意の位置にサポートを追加することができます.
長さは1000~3000mmです.
